● Detta RT1052 S2 -kärnkort är utformat baserat på NXP MIMXRT1052CVL5B -processorn.
● Komponenterna i hela brädet är gjorda av material av industriklass.

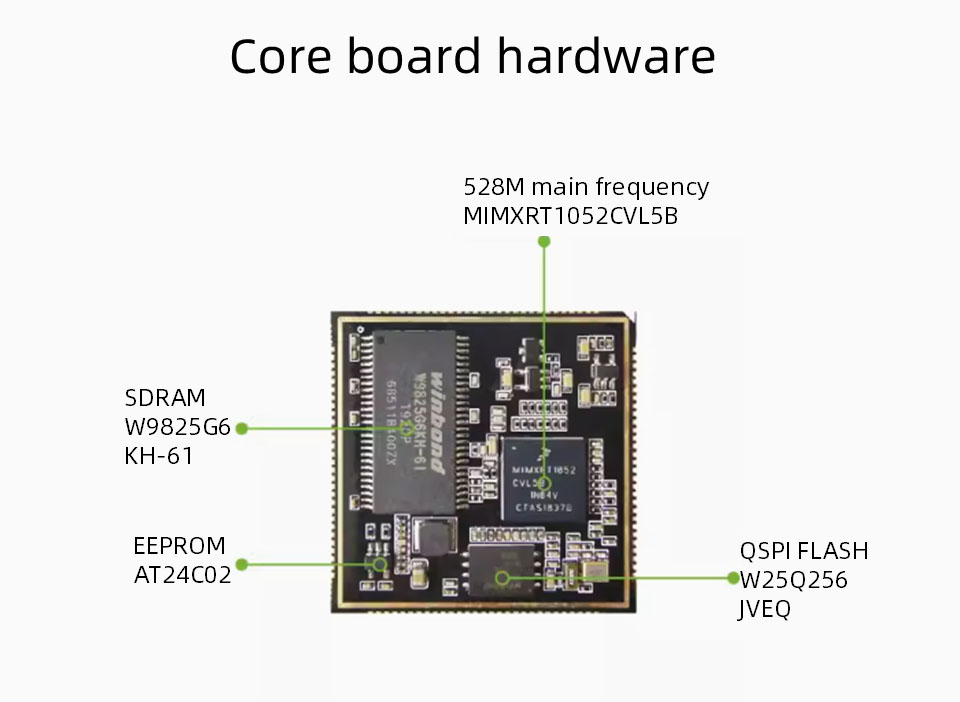

● Kärnkortets hårdvaruresurser inkluderar
● 32 MB SDRAM, 32 MB eller blixt och 256B EEPROM.
● PCB antar en 6-lagers svart nedsänkning av guldkonstruktion, med en total storlek på 38*38 mm, totalt 116 stift och ett stiftavstånd på 1,0 mm. Förutom SEMC -bussen leds de återstående 10 stiften på chipet ut.
Huvudchip: MIMXRT1052CVL5B, Cortex-M7 Core, huvudfrekvens 528MHz
SDRAM: 2MB, TSSOP -paket, varumärke Winbond, Industrial Grade
Flash: 32 MB, WSON8 -paket, varumärke Winbond, Industrial Grade
EEPROM: AT24C02 256B
Ethernet PHY: Ingen
PCB -storlek: 38*38mm
Strömförsörjning: 3.3V
Sköldskydd: inget sköldskydd
GPIO: 116 stift, 1,0 mm stiftavstånd, med undantag för SEMC -buss, alla andra i0 är ledda
Driftstemperatur: -40 ~ 85 ° C, industriell klass

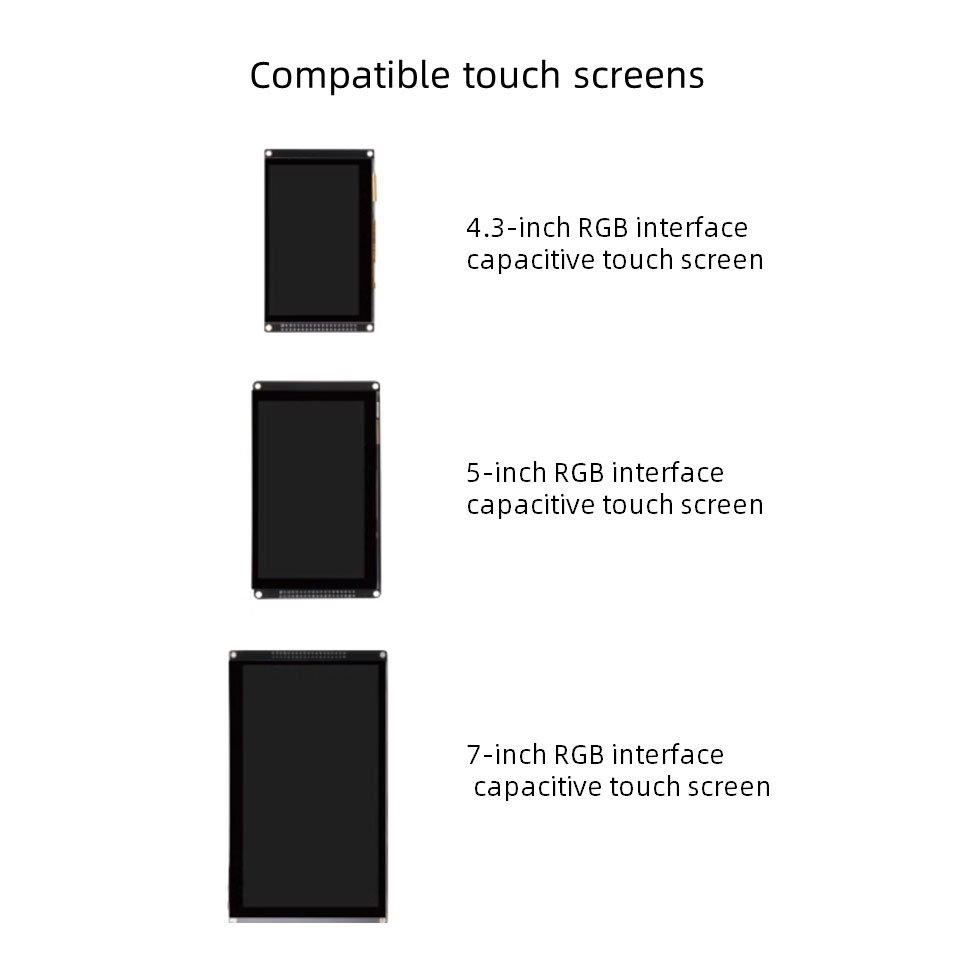

● LCD: 1 kanal
● USB: 2 kanaler, med höghastighetsphy
● SDIO: 2 kanaler
● I²C: 4
● SPI: 4
● Uart: 8
● SAI: 3
● ADC: 2 (16 kanaler vardera), 12bit
● PWM: 4
● JTAG: 1 kanal
● SPDIF: 2 kanaler
● Kan: 2
● Obs! Ovanstående data kan återanvändas, se Core Board Pin -beskrivningen som referensdesign
Obs: Styrelsen kan anpassas med en minsta beställning på 500
