Detta är ett styrelse för att styrelse Struktur RK3588 styrelse SBC -dator, lätt att använda och utveckla. Med öppen källkod och gratis SDK används kortet enkelt.
Rockchip RK3588 används som huvudchip, med 8nm avancerad processteknologi, huvudfrekvensen kan nå upp till 2,4 GHz, integrerade fyrkärniga 64-bitars Cortex-A76 och quad-core 64-bitars Cortex-A55, totalt åtta-core-processorer och Arm Mali-G610 MC4 GPU, Supporting 8K-kodning och Decoding och Decoding and 8k, Super, Super, Super-skärmen, Support för flera kamerainmatningar och stöd för flera skärmar.
8 Inbyggda oberoende NPU-datorkraft kan nå 6TOPS, vilket möjliggör olika AI-scenarier.
Ge en mängd olika minnes- och lagringskombinationer att välja mellan, balanserad hårdvarukonfiguration ombord och ett brett utbud av applikationer.
Hög integration, med rika expansionsgränssnitt, med dubbla gigabit -nätverksportar, USB, M.2, PCLE3.0x4, 5 minipcle, HDMI, MIPI -skärmgränssnitt och MIPI -kameragränssnitt, ljudgränssnitt, infraröd reception, TF -korthållare och andra peripherals, kan ge full spel till prestandan och vidareutvecklingen och vidareutvecklingen.
Officiellt stöder mainstream Andriod 13, Debain, Ubuntu operativsystembilder och kan tillämpas på en mängd olika applikationsmiljöer.
Helt öppen källkod, tillhandahåller officiella tutorials, kompletta SDK -förarutvecklingssatser, designscheman och andra resurser, du kan enkelt komma igång utan blinda fläckar.
Redo att använda, stöder flera operativsystem
Inbyggd oberoende NPU, datorkraft kan nå 6TOPS
Antar tre-kärnarkitektur, stöder int4/int8/int16/FP16/BF16/TF32, ger olika AI-scenarier
Lätt kodar och avkodar 8K -video
Stöder upp till 8K@60 ramar H.265/H.264/AV1/VP9/AVS2 Videoavkodning och 8k@30 ramar H.264/H.265 Videokodning
Multi-skärmens display, högupplöst portabilitet
Stöder skärm med flera skärmar, stöder upp till 8k@60 ramar + 4k@60 ramar + 2k@60 ramar (tre-skärms skärm) eller 4K@60 ramar + 4k@60 ramar + 4k@60 ramar + 2k@60 ramar (fyra-skärmens display)
48MPISP, Super Image Processing -kapacitet
Ombord 6-vägs MIPICSI-kameragränssnitt,
Stöder 6-vägs kamerainmatning (4*2LANES+2*4LANES), uppfyller behoven hos olika enheter

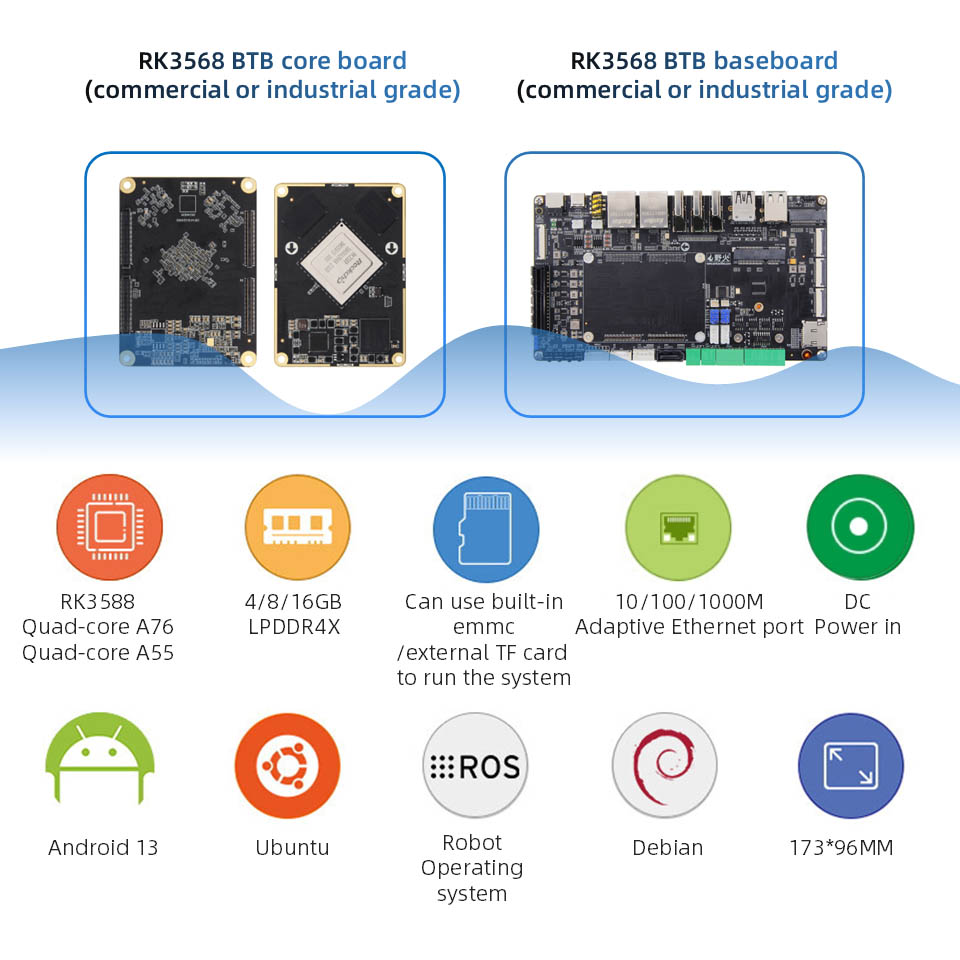

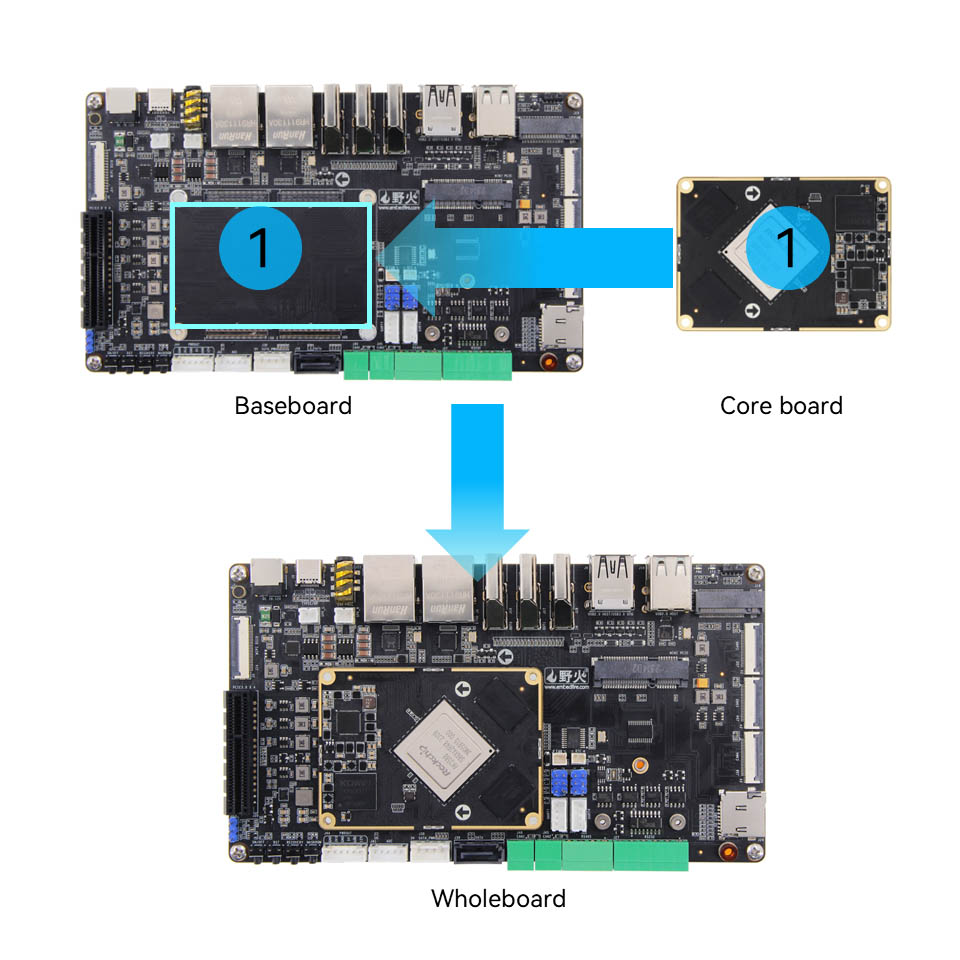

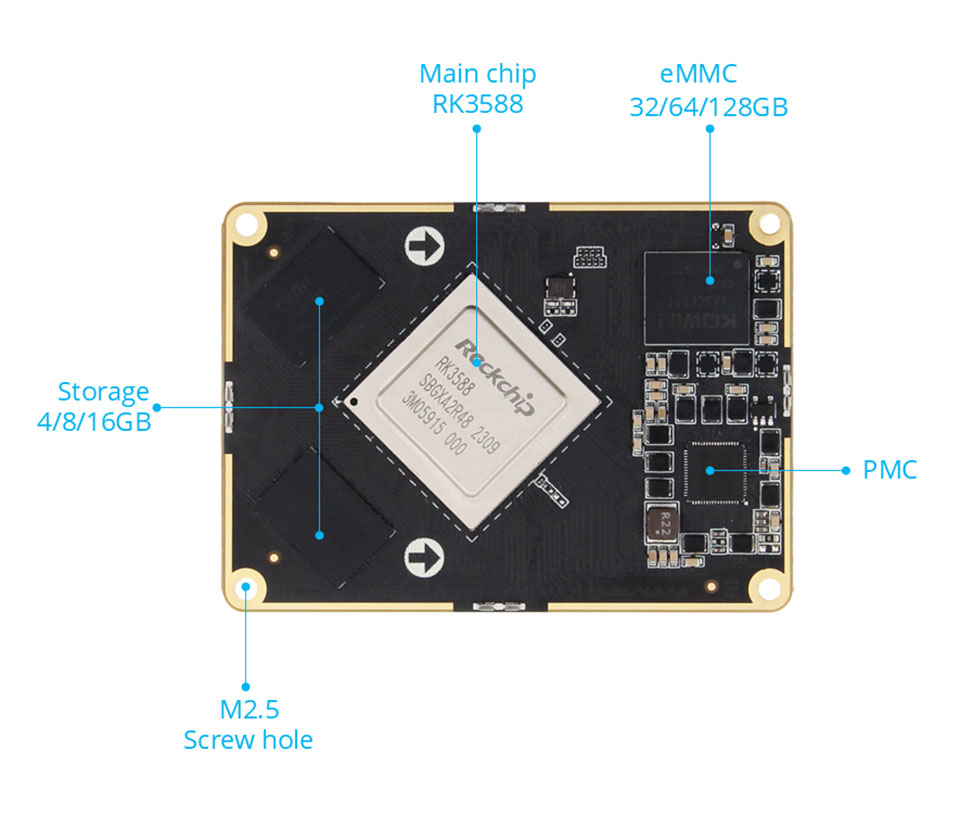

RK3588 Core Board Parameters

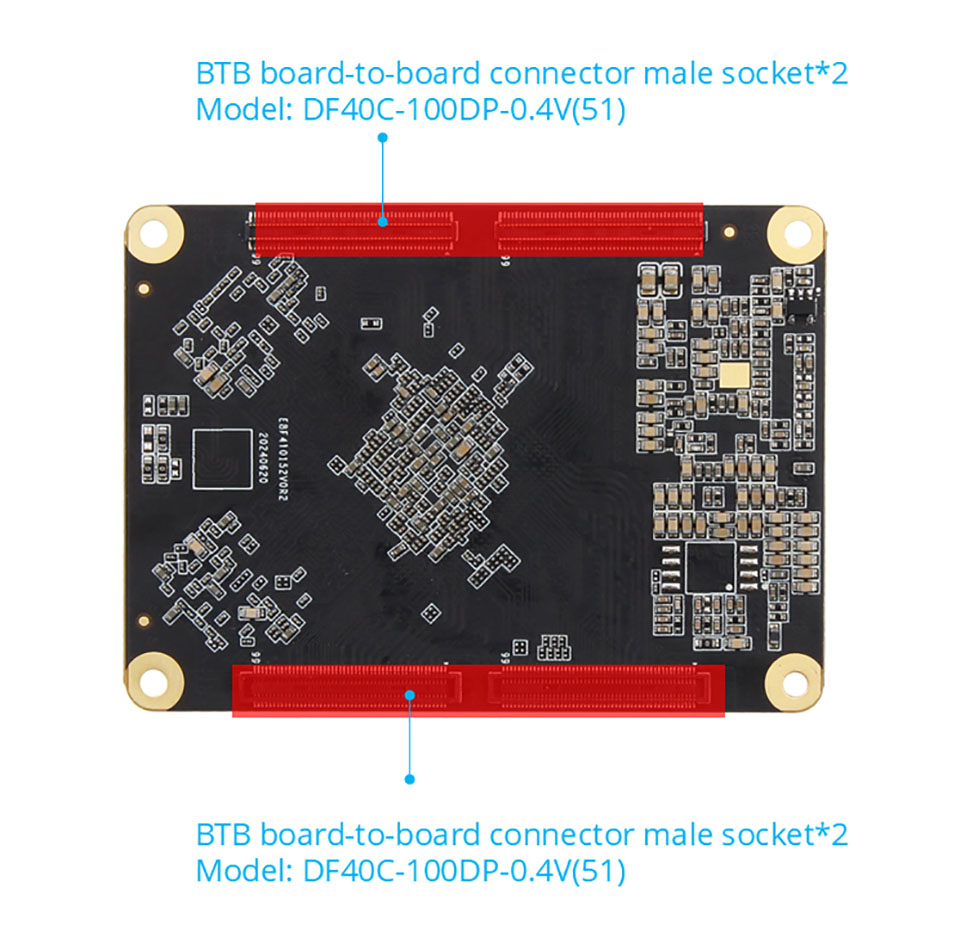

Kontakt: Manlig kontakt: DF40C-100DP-0.4V (51) Kvinnlig kontakt: DF40C-100DS-0.4V (51)
Huvudchip: RK3588 (fyrkärnig A76 + fyrkärnig A55, Mali-G610, 6TOPS Computing Power) BTB leder till 400 stift, 0,5 mm avstånd, leder till alla I0
Minne: 4/8/16GB, LPDDR4/4X
lagring: 32/64/128GB.EMMC
Anslutning: hane: DF40C-100DP-0.4V (51) Kvinna: DF40C-100DS-0.4V (51)

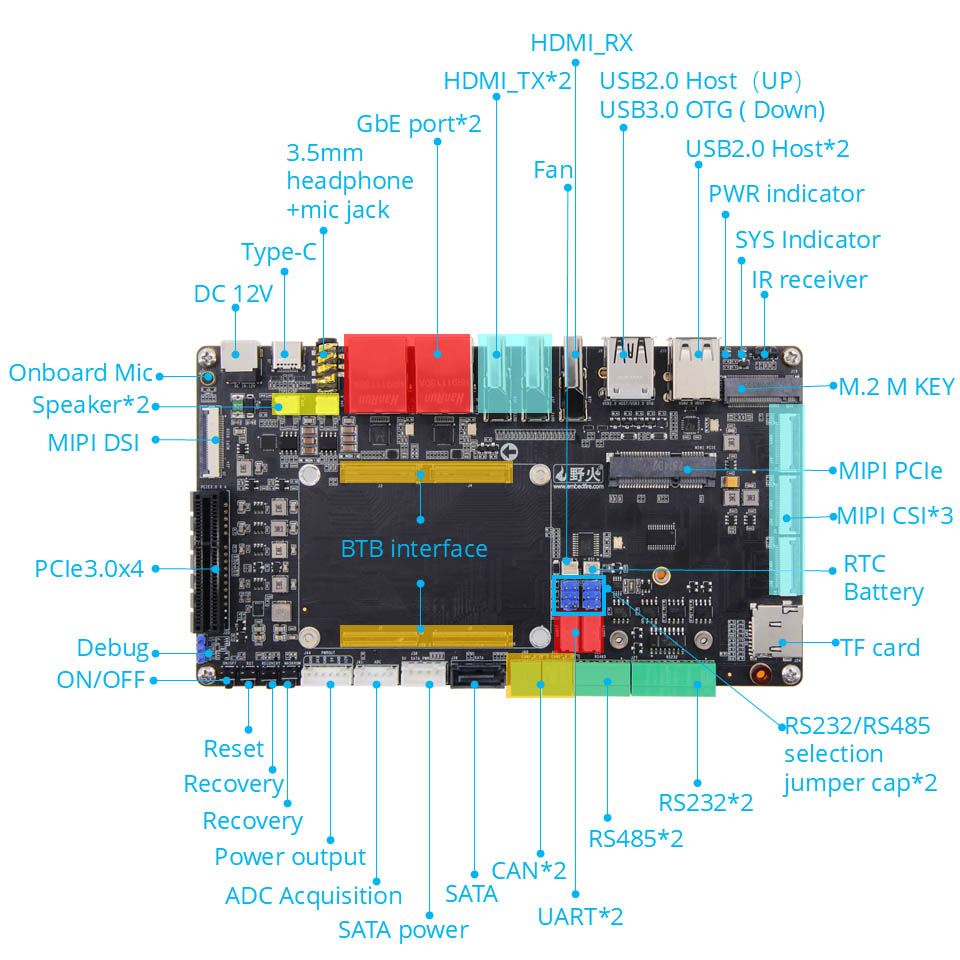

Strömgränssnitt: 12V@2A DC -ingång, DC -gränssnitt*1; effektutgångsgränssnitt*1

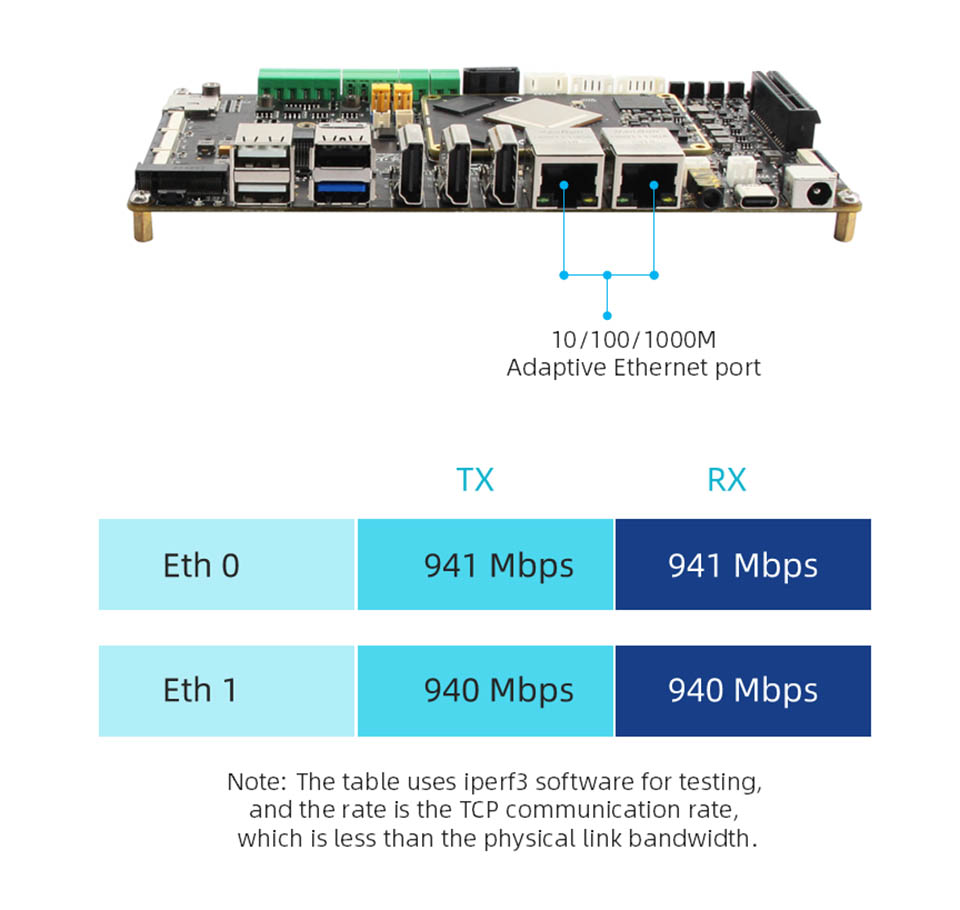

Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Dataöverföringshastighet
HDMI: HDMI12.0 Input*1, upp till 3840x2160@60fps; HDMI2.1 Output*2, stöder flera skärmar med andra skärmar, maximal upplösning 7680x4320@60Hz (8K upplösning)
MIPI-DSI: MIPI-skärmgränssnitt*2 (fram*1, bak*1), kan anslutas till Wildfire MIPI-skärmen, stöder flera skärmar med andra skärmar; Enkel MIPI -läge maximal upplösning 1920*1080@60Hz
MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), kan anslutas till Wildfire Mipi-kamera
USB2.0: USB-HostType-A-gränssnitt*3
USB3.0: USB-OtgType-A-gränssnitt*1; Typ-C-gränssnitt*1, kan användas för förbränning av firmware, stöder DP1.4-protokollet

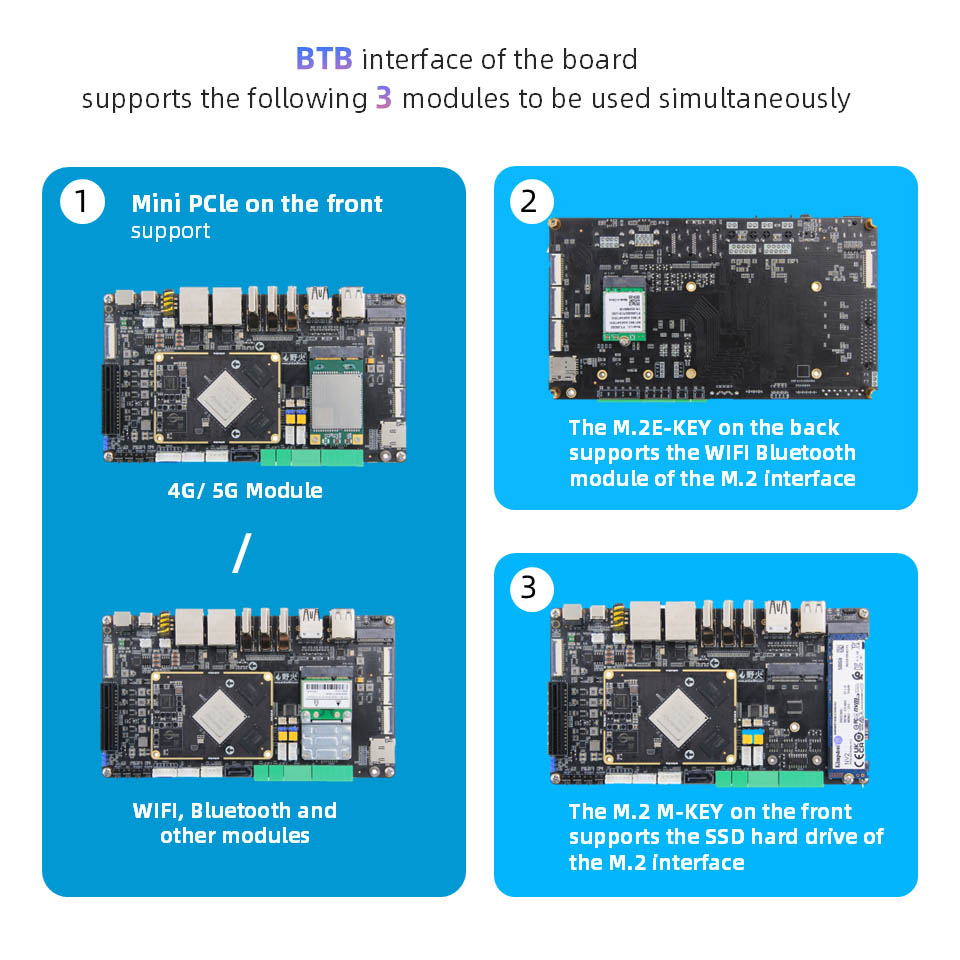

PCLE-gränssnitt: Mini-PCLE-gränssnitt*1, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-modul eller annan mini-PCLE-gränssnittsmodul: PCLE3.0x4-gränssnitt*1
M.2 Gränssnitt: M.2ekey Interface*1, stöder M.2 E-Key Wireless Network Card-modul; M.2 M Nyckelgränssnitt*1, stöder M.2 M-Key PCLE3.0*4LANES Specifikation 2280 Hårddisk
TF Card Holder: Micro SD (TF) Card Holder*1, stöder TF Card Boot System, upp till 512 GB
SIM -korthållare: SIM -korthållare*1, SIM -kortfunktion måste användas med 4G -modul
SATA -gränssnitt: Standard SATA -gränssnitt*1; SATA Power Interface*1, stöder 12V utgång
Can: Can*2
ADC: ADC Acquisition Interface*1
Debug Serial Port:
Debug seriell port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (Uart7 & Uart9); Rs232*2 (UART4 & UART7);
Rs485*2 (Uart4 & Uart7); RS232/RS485 Val Jumper Interface*2
Ljud: Mikrofon ombord på mikrofon*1; SPK-högtalargränssnitt*2, kan ansluta 3W Power-högtalarens hörlurarutgång + mikrofoningång 2-i-1-gränssnitt*1
Knapp: ON/OFF -knappen*1; Maskrom -knapp*1; Återställningsknapp*1; Återställningsknapp*
LED: Strömindikator*1; Systemindikator*1
Infraröd mottagare: Stöd infraröd fjärrkontrollfunktion
RTC: RTC Power Socket*1
Fläktgränssnitt: Supportinstallation av 5V eller 12V fläktkylning
