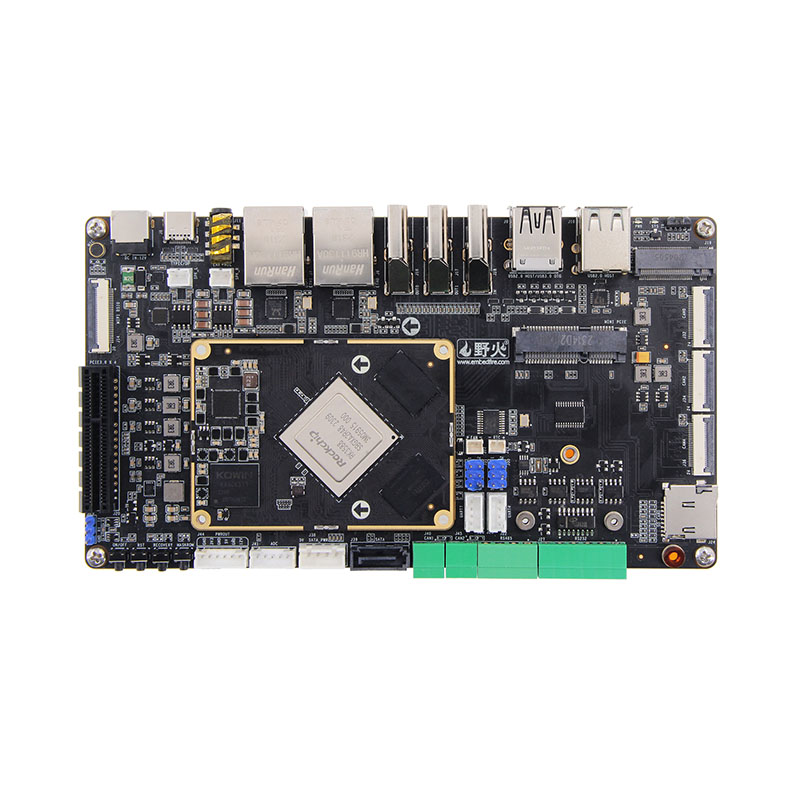

RK3588 Board-to-Board Development Board syftar till att möjliggöra flexibla kombinationer mellan kärnbrädan och funktionella underbrädor (bärarkort) genom att anta en modulär design och använda standardiserade gränssnitt (t.ex. PCIE, MXM, High-Speed Board-to-Board-anslutningar))
Jämfört med Integrated Board eller Single Board -datorn delar styrelse -till -board moderkort följande kärnfördelar:
| Fördel | B2B -utvecklingsstyrelser | Traditionella MCU -kort |
| Utvidgbarhet | Modulär, varmbytbar | Fixade kringutrustning, bygeltrådar |
| Signalkvalitet | Stöder signaler på GHz-nivå | Begränsad till låghastighet GPIO/UART |
| Utvecklingshastighet | Återanvänd validerade moduler | Kräver fullständig hårdvaruutformning |
| Använda fall | Komplexa system (AI/industri) | Enkel kontroll (sensorloggning) |
● Kraftfull SoC: Rockchip RK3588 (8-kärnbark-A76/A55, 6TOPS NPU)
● Modulär design: Flexibla B2B -kontakter för anpassad expansion
● Höghastighetsgränssnitt: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: Stöder 8k@60fps + 4k@60fps samtidig utgång
● Industriell klass: -40 ° C till +85 ° C -drift
● Rika gränssnitt: Mini PCIe, M.2 M -nyckel, Mipi CSI
● Multi-skärm Olika display: Stöder tre-skärm heterogen display och fyra-skärm heterogen display. Hdmi*2; Mipi dsi*2; Type-C (stöder DP-protokoll)

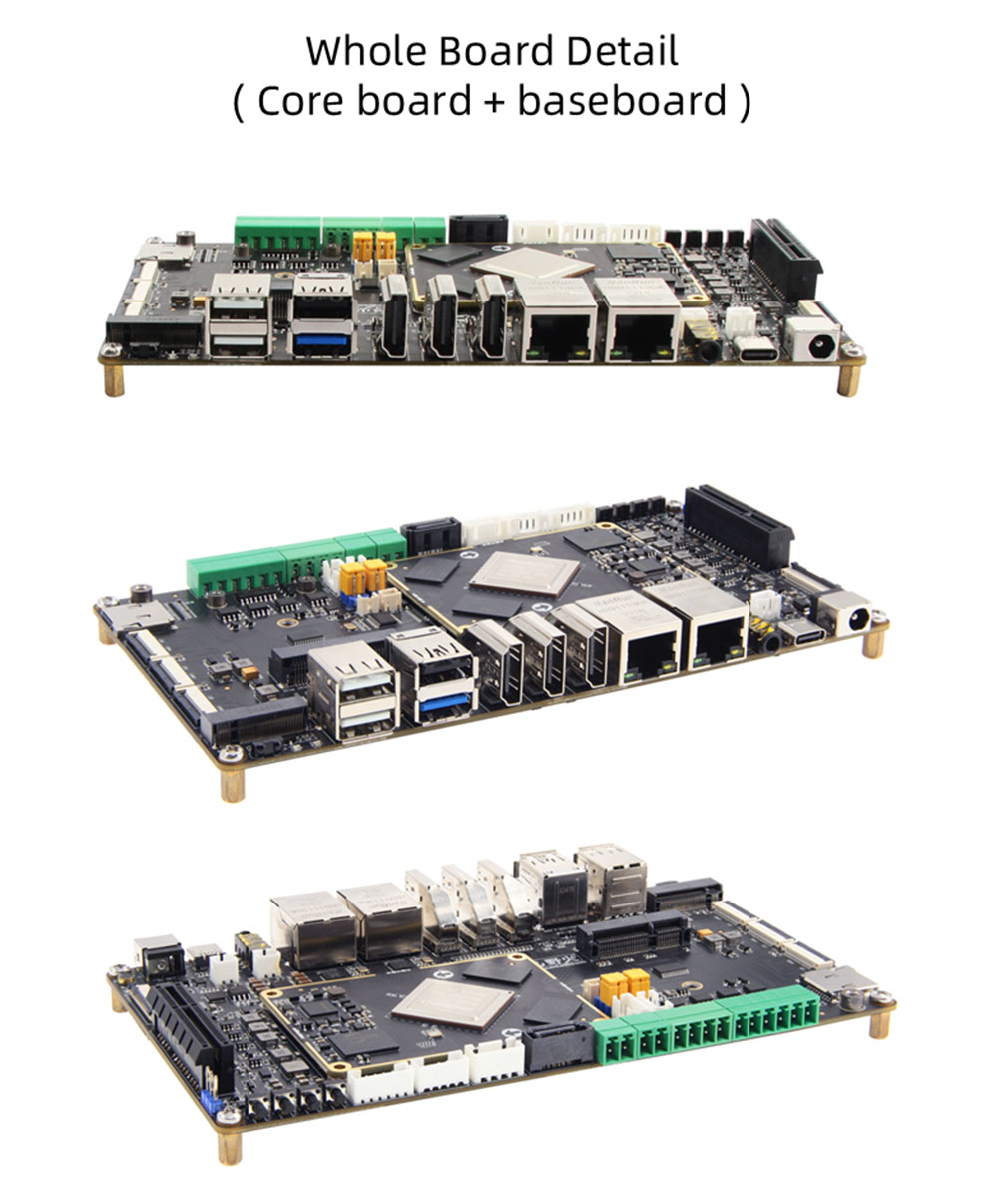

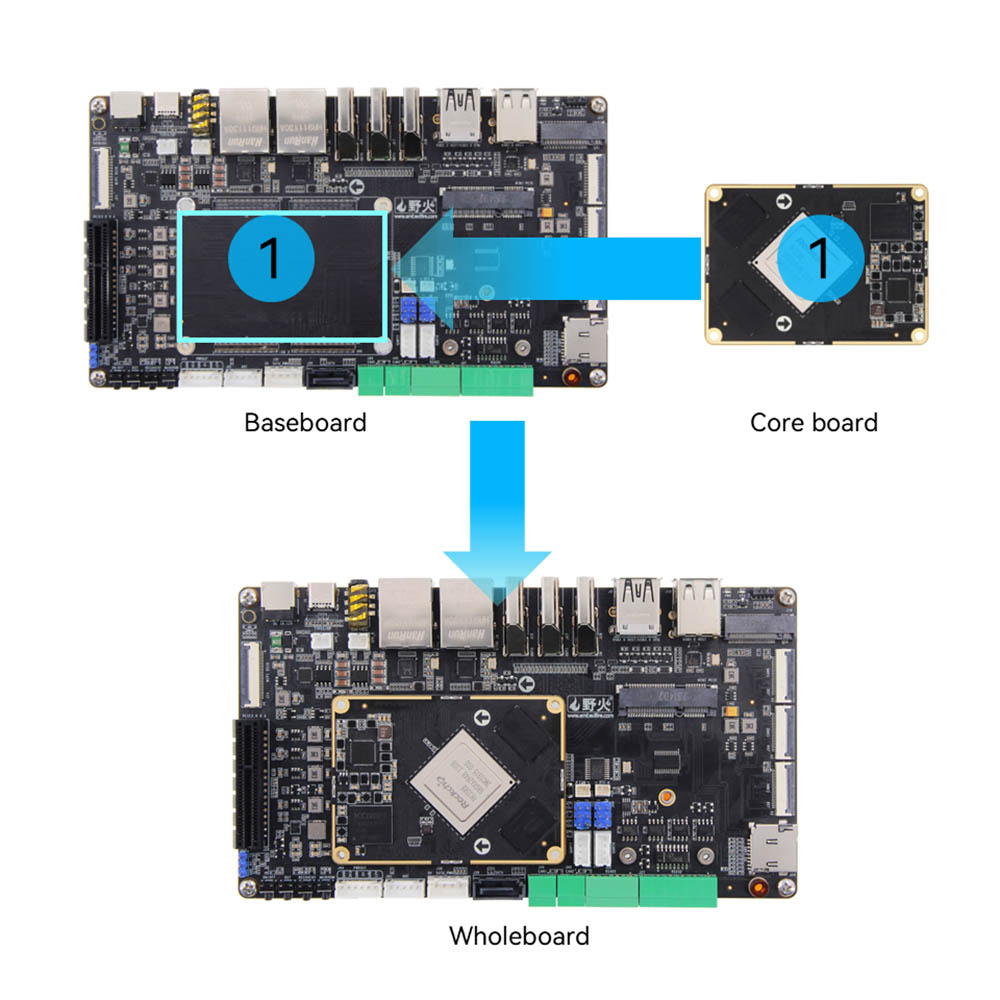

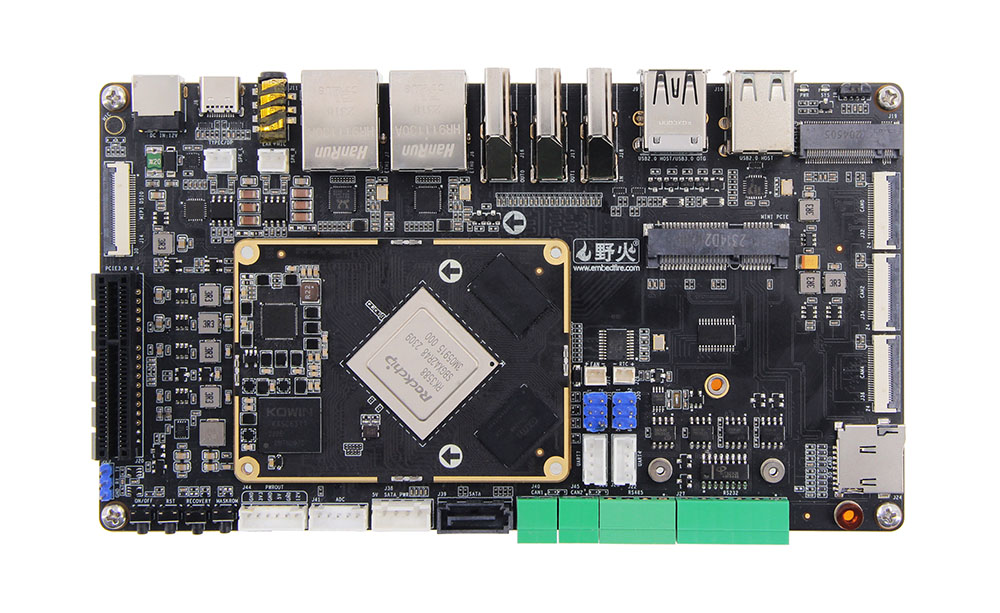

BTB -moderkortet består av en kärnbräda och en transportbräda/ basbord.

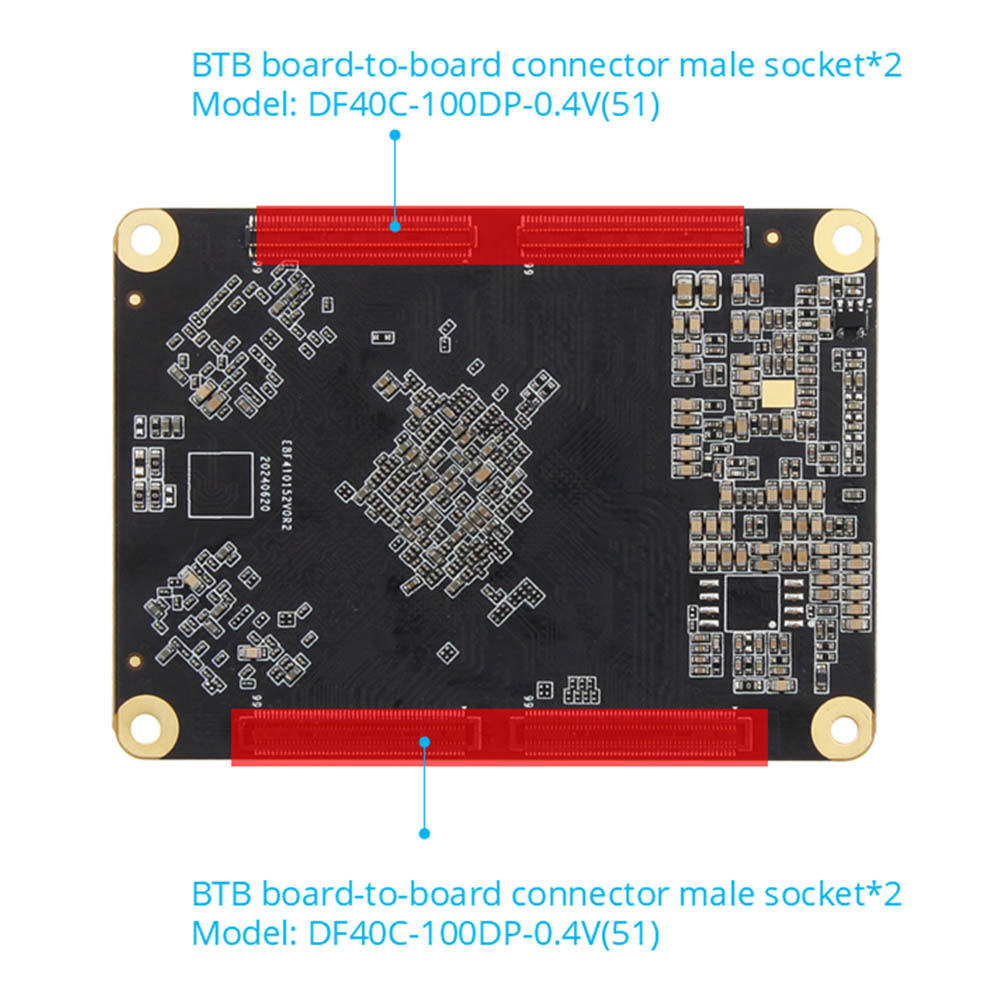

● Kontakt: Manlig kontakt: DF40C-100DP-0.4V (51) Kvinnlig kontakt: DF40C-100DS-0.4V (51)
● Huvudchip: RK3588 (fyrkärnig A76 + fyrkärnig A55, Mali-G610, 6TOPS Computing Power) BTB leder till 400 stift, 0,5 mm avstånd, leder till alla I0
● Minne: 4/8/16GB, LPDDR4/4X
● Lagring: 32/64/128 GB. emmc
● Anslutning: hane: DF40C-100DP-0.4V (51) Kvinna: DF40C-100DS-0.4V (51)

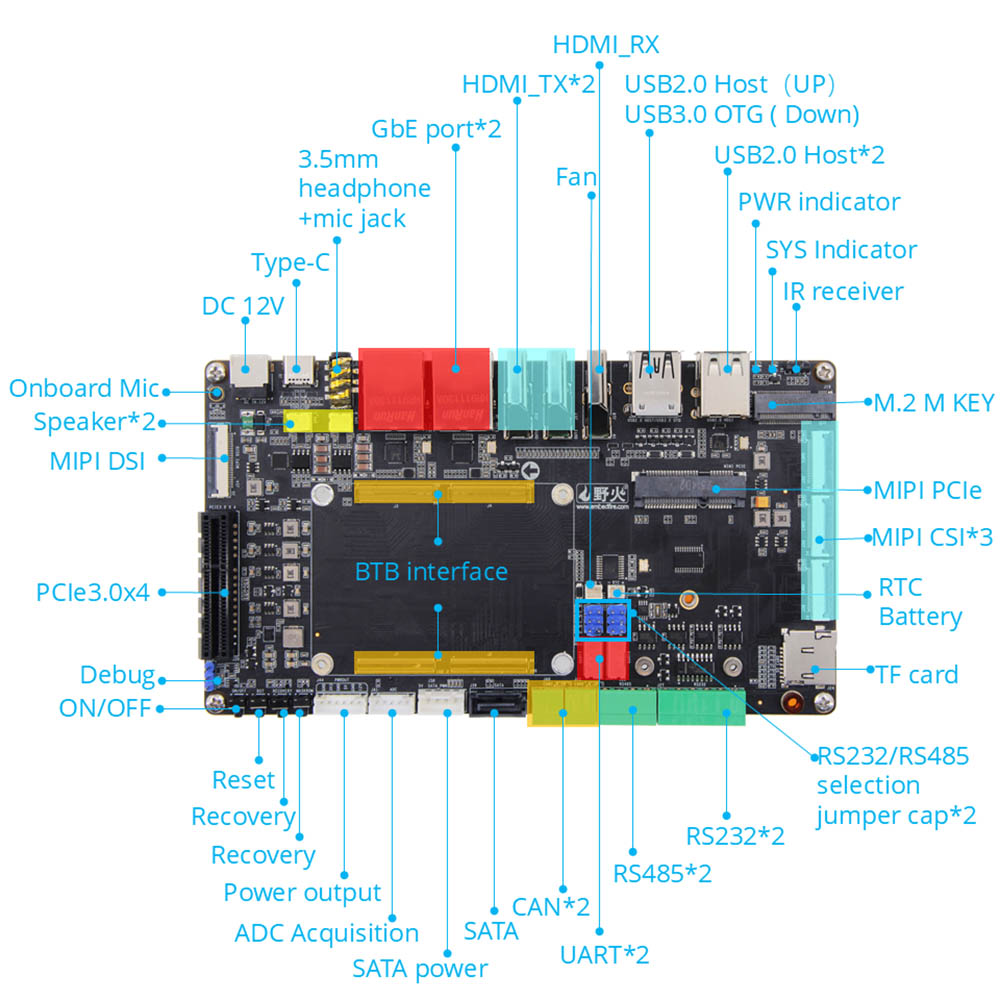

● Strömgränssnitt: 12V@2A DC -ingång, DC -gränssnitt*1; effektutgångsgränssnitt*1

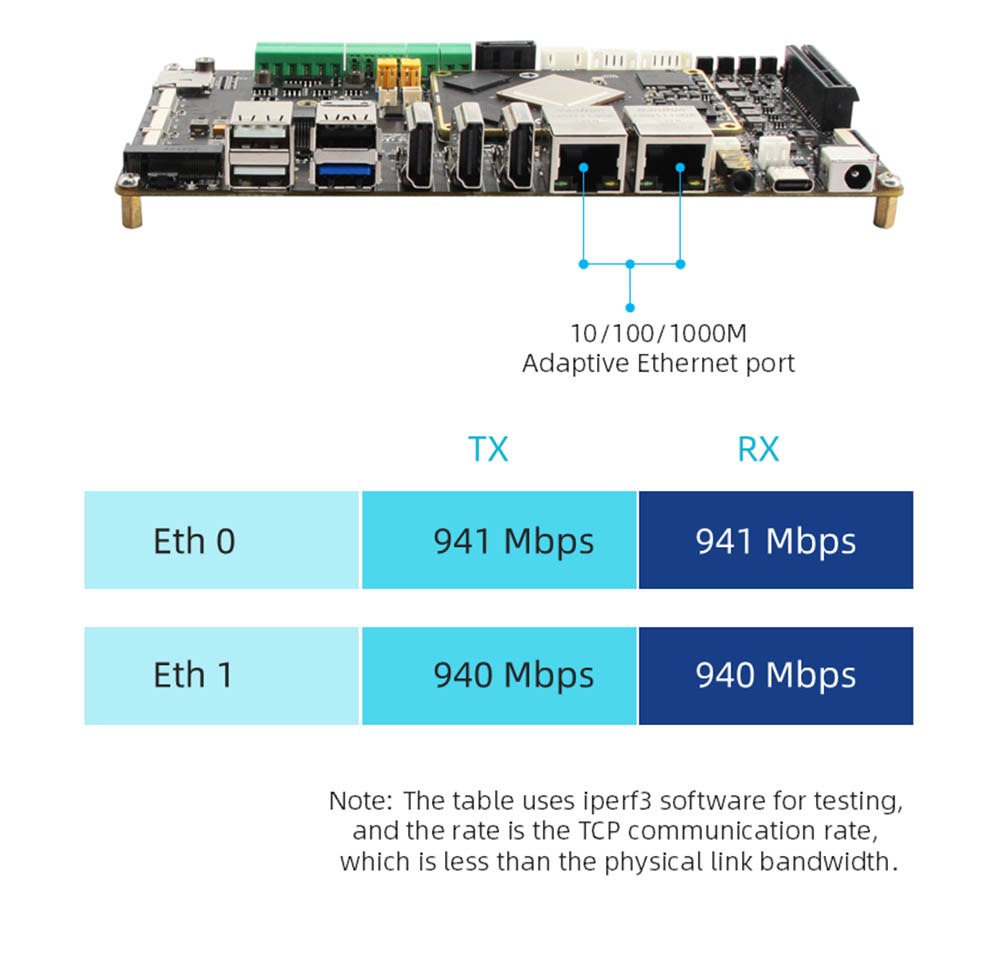

● Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Dataöverföringshastighet
● HDMI: HDMI12.0 Input*1, upp till 3840x2160@60fps; HDMI2.1 Output*2, stöder flera skärmar med andra skärmar, maximal upplösning 7680x4320@60Hz (8K upplösning)
● MIPI-DSI: MIPI-skärmgränssnitt*2 (fram*1, bak*1), kan anslutas till Wildfire MIPI-skärmen, stöder flera skärmar med andra skärmar; Enkel MIPI -läge maximal upplösning 1920*1080@60Hz

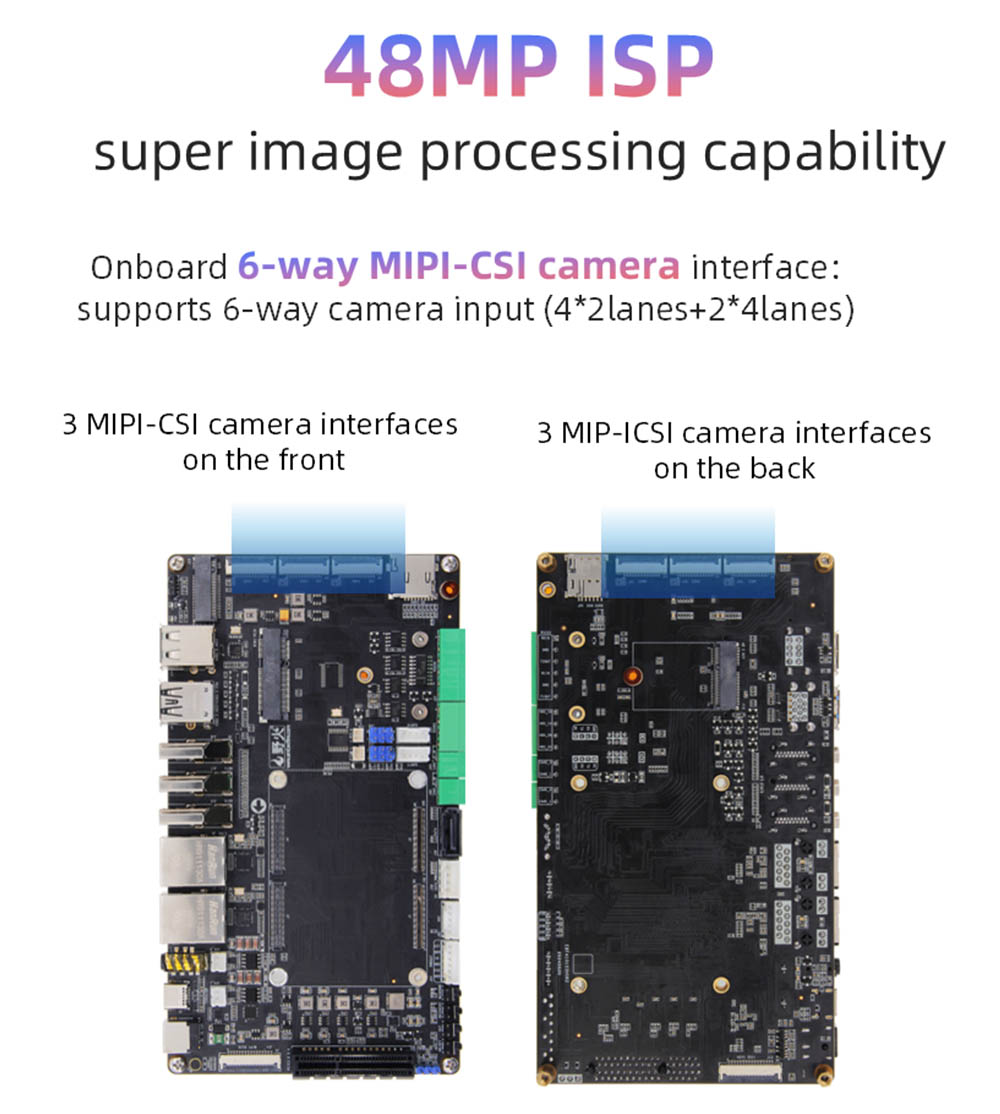

● MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), kan anslutas till Wildfire Mipi-kamera
● USB2.0: USB-HostType-A-gränssnitt*3
● USB3.0: USB-OtgType-A-gränssnitt*1; Typ-C-gränssnitt*1, kan användas för förbränning av firmware, stöder DP1.4-protokollet
● PCLE-gränssnitt: Mini-PCLE-gränssnitt*1, kan användas med fullhöjd eller halvhöjd WIFI-nätverkskort, 4G-modul eller annan mini-PCLE-gränssnittsmodul: PCLE3.0x4-gränssnitt*1
● M.2 Gränssnitt: M.2ekey-gränssnitt*1, stöder M.2 E-Key Wireless Network Card-modul; M.2 M Nyckelgränssnitt*1, stöder M.2 M-Key PCLE3.0*4LANES Specifikation 2280 Hårddisk
● TF Card Holder: Micro SD (TF) Card Holder*1, stöder TF Card Boot System, upp till 512 GB
● SIM -korthållare: SIM -korthållare*1, SIM -kortfunktion måste användas med 4G -modul
● SATA -gränssnitt: Standard SATA -gränssnitt*1; SATA Power Interface*1, stöder 12V utgång
● Kan: kan*2
● ADC: ADC Acquisition Interface*1
● Debug Serial Port:
● Debug seriell port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (Uart7 & Uart9); Rs232*2 (UART4 & UART7);
● Rs485*2 (Uart4 & Uart7); RS232/RS485 Val Jumper Interface*2
● Ljud: Mikrofon ombord på mikrofon*1; SPK-högtalargränssnitt*2, kan ansluta 3W Power-högtalarens hörlurarutgång + mikrofoningång 2-i-1-gränssnitt*1
● Knapp: ON/OFF -knappen*1; Maskrom -knapp*1; Återställningsknapp*1; Återställningsknapp*
● LED: effektindikator*1; Systemindikator*1
● Infraröd mottagare: Stöd infraröd fjärrkontrollfunktion
● RTC: RTC Power Socket*1
● Fläktgränssnitt: Supportinstallation av 5V eller 12V fläktkylning
● AI Edge Computing ： SMART SECURITY ， Smart Transportation ， Smart City, Video Analytics.
● Industriell automatisering: PLC -kontroll, maskinvision.
● Robotik: AI-driven autonom navigering.
● Applikationer i fordon ： Underhållningssystem i bilen, navigationssystem i bilen.
● Digital skyltning: 8K Multi-skärmreklam.
● Medicinsk utrustning: Medicinska endoskop, ultraljudsavbildningssystem
