TP-RV1106-styrelsen riktar sig huvudsakligen till tillverkare och inbäddade utvecklare på startnivå och kan användas för utveckling inom olika områden som Smart Home, Security Monitoring, Industrial Automation, Consumer Electronics, Internet of Things, Education and Entertainment.

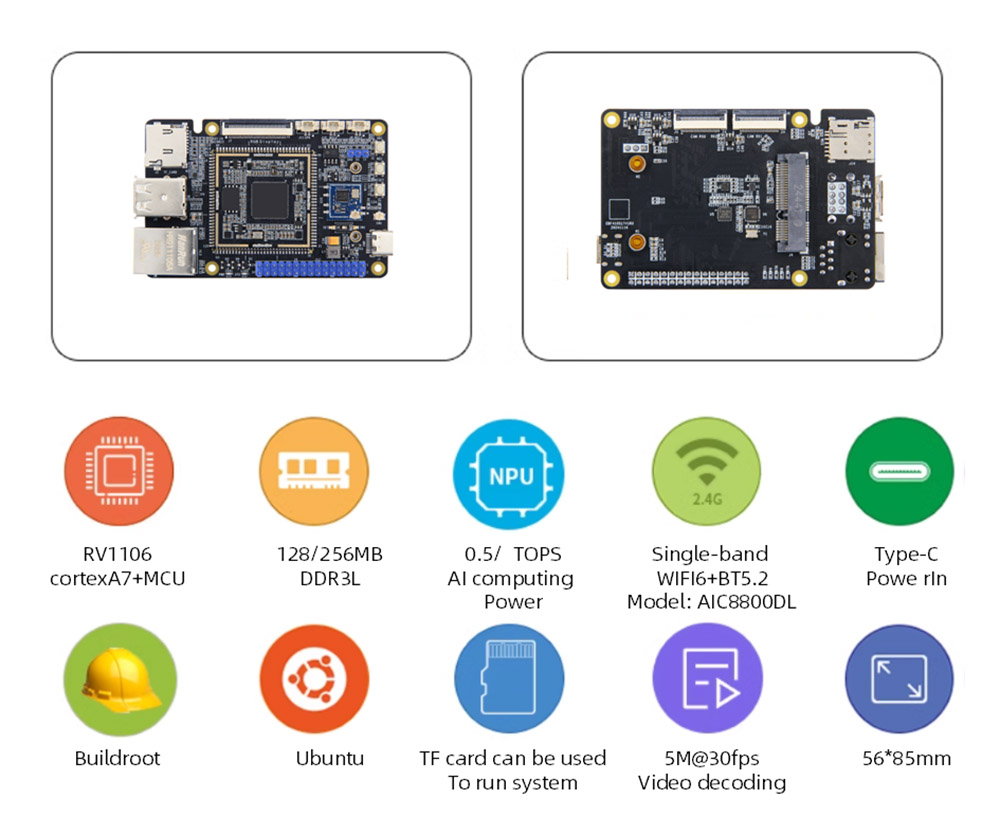

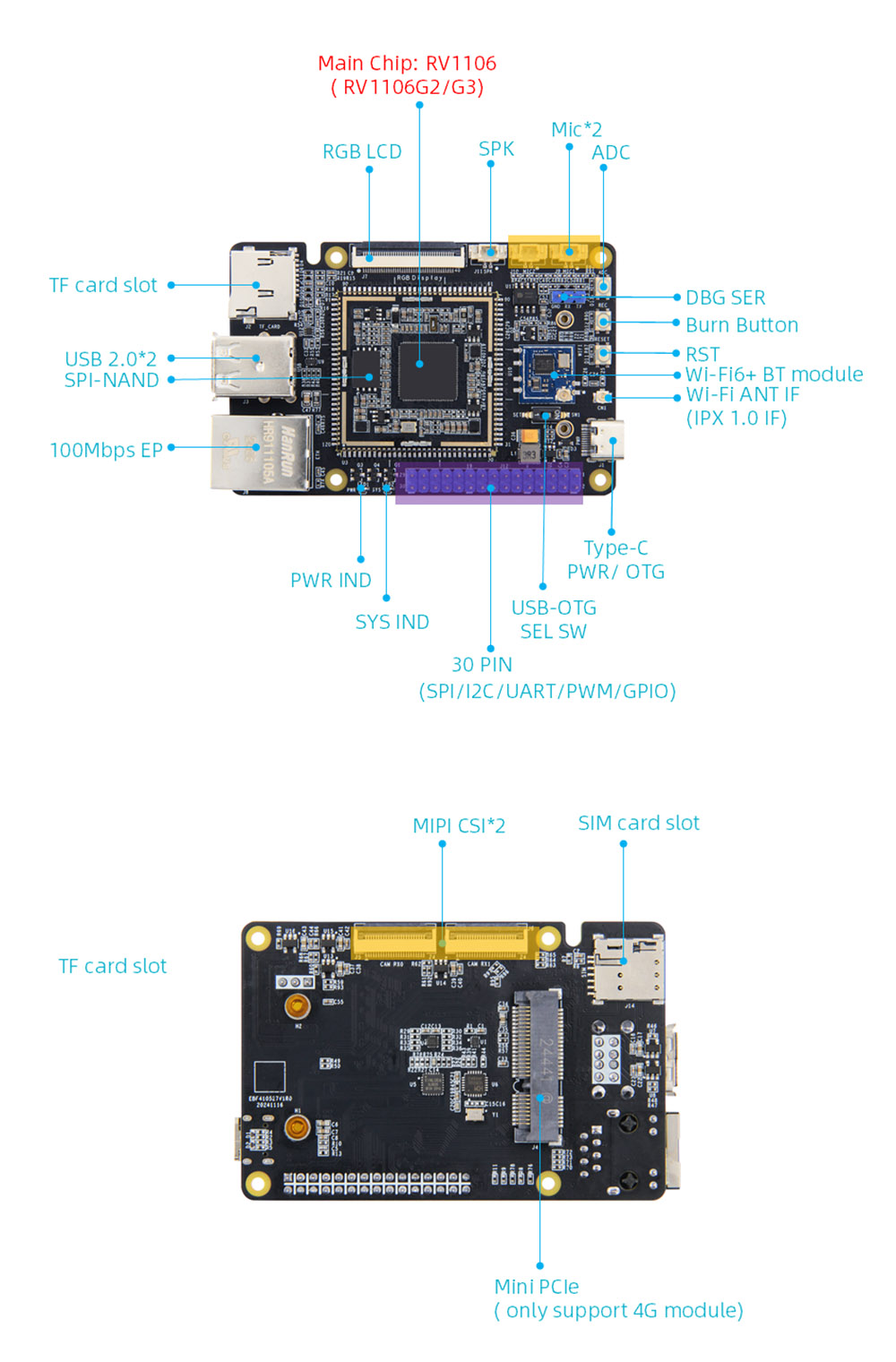

Använd RockChip RV1106 som huvudchip, med enbands WiFi6+BT5.2 Trådlös modul USB2.0-värd, 100m Ethernet, TF-korthållare, MIPI-kamera, MIC, SPK och andra kringutrustning, 30Pin-konfigurerbara stift, Support GPIO, SPI, I2C, UART, PWM-funktioner.
Inbyggd oberoende NPU-datorkraft kan nå 0,5t/1tops@int8, med kameran kan förverkliga Yolo Video realtidsigenkänning, bildigenkänning och andra funktioner.
Inbyggd videokodningsmodul med låg latens kan stödja upp till 5M@30fps H264/H265 videokodning, 4M@60fps JPEG/MJPEG-kodning och stöder flera bithastighetskontrollmetoder.
Styrelsen tillhandahåller två valfria minneskonfigurationer, med en storlek på endast 56*85 mm, liten och utsökt, låg effektförbrukning och hög prestanda, och kan enkelt köra Linux -systemet.
Ger Buildroot System Image, helt open source -data, handledningsdokument, komplett SDK -förarutvecklingspaket, PDF -scheman och andra resurser för att underlätta användaranvändning och sekundär utveckling.

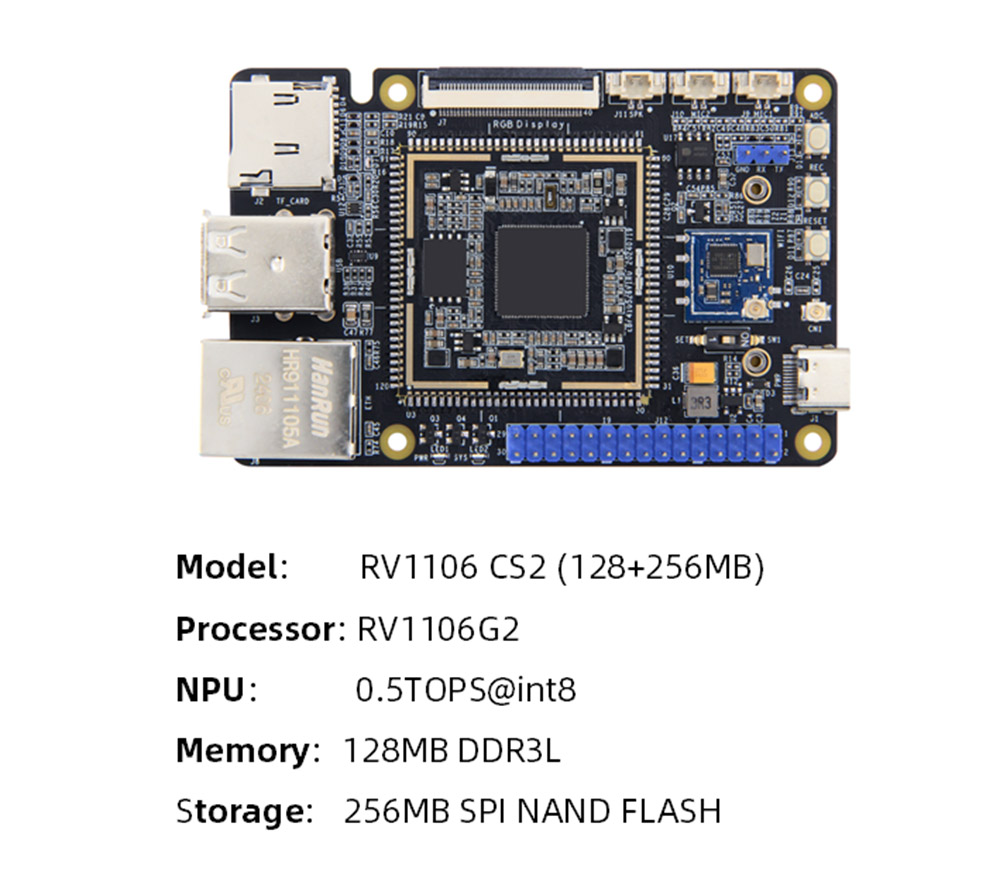

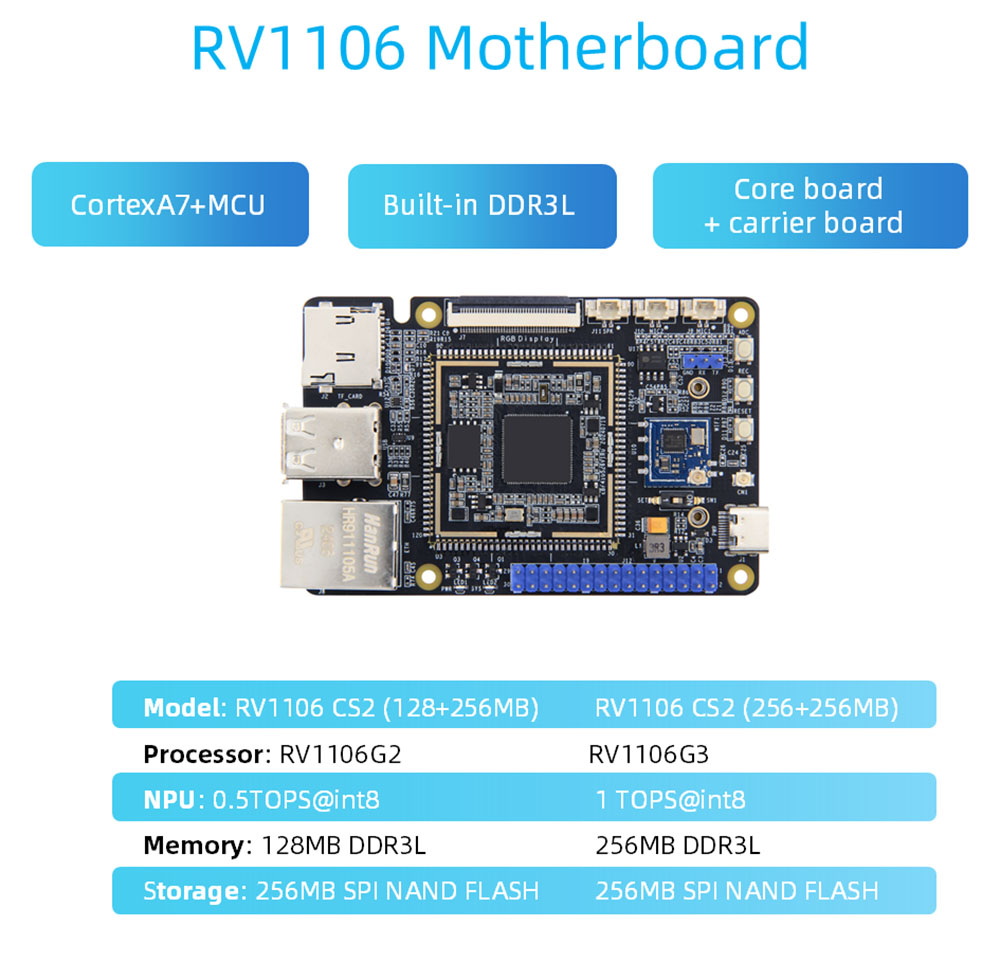

CPU: Main Chip: RV1106, Cortexa7+MCU
Minne: Inbäddad DDR3L, valfri RV1106G2: 128MB/RV1106G3: 256MB
Förvaring: Spi-nand Flash, kapacitet: 256 MB
AI Computing Power: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8
Display: 40PIN FPC-gränssnitt 0,5 mm avstånd, 18bit RGB-gränssnitt timing, kan vara direkt ansluten till vår 4.3/5/7-tums RGB-gränssnittskapacitiva skärm genom FPC-kabel

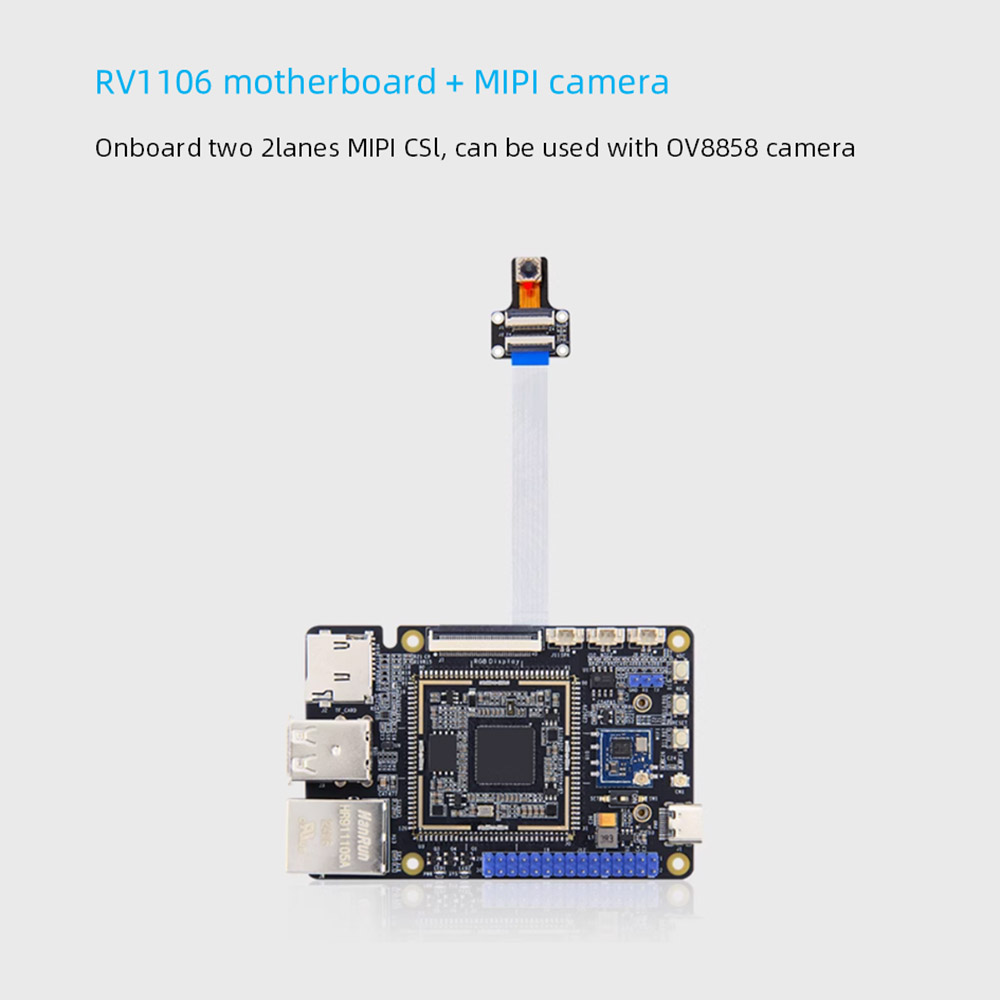

Kamera: Två 2LANES MIPICSI Input, Single Channel stöder upp till 5M@30fps ingång, dubbelkanal stöder upp till 1080p@30fps samtidig ingång
Strömgränssnitt: 5V@1A DC-ingång, typ-C-gränssnitt, kan också användas för att bränna bilder
Ethernet: 100m Ethernet -port*1, stöder 10/100 Mbps dataöverföringshastighet

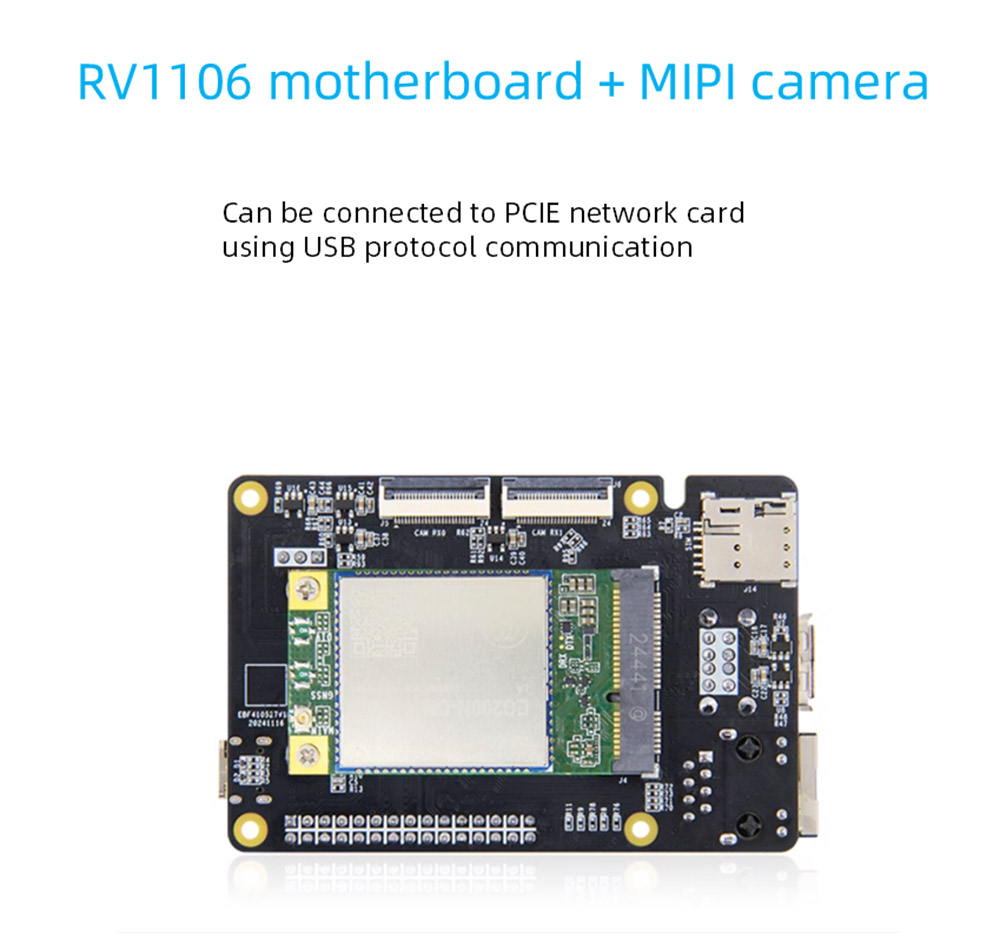

PCLE-gränssnitt: Mini-PCLE-gränssnitt*1, kan ansluta PCIe-nätverkskort med USB-protokollkommunikation
SIM -kort: SIM -korthållare*1, SIM -kortfunktion måste användas med 4G -modul
TF -korthållare: SD2.0 -gränssnitt, stöder upp till 512 GB, stöder TF -kortstartsystem
USB2.0: USB-värdtyp-A-gränssnitt*2
USB-OTG: Värd när du byts till typ-A, enhet när den byts till typ-C
valomkopplare

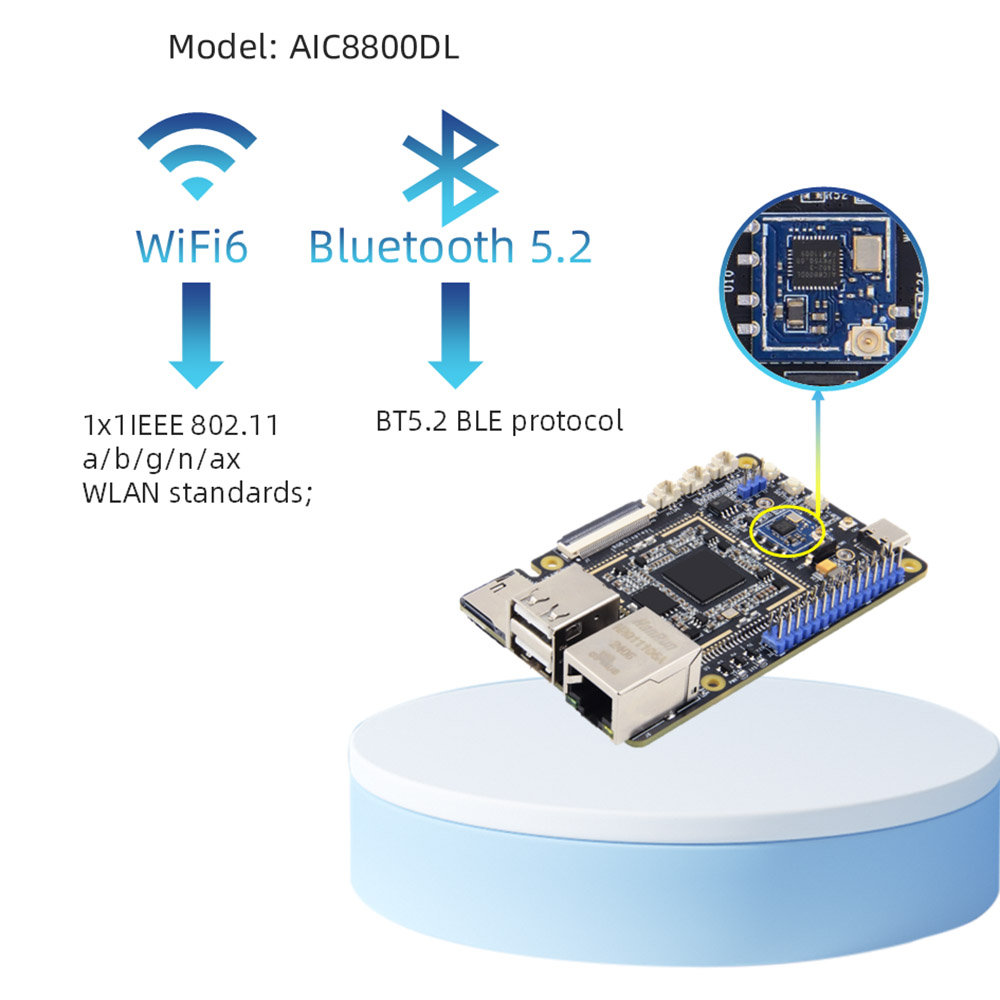

WiFi+Bluetooth: Onboard Support 2.4GWIFI6+BT5.2 BLE, Modell: AIC8800DL30

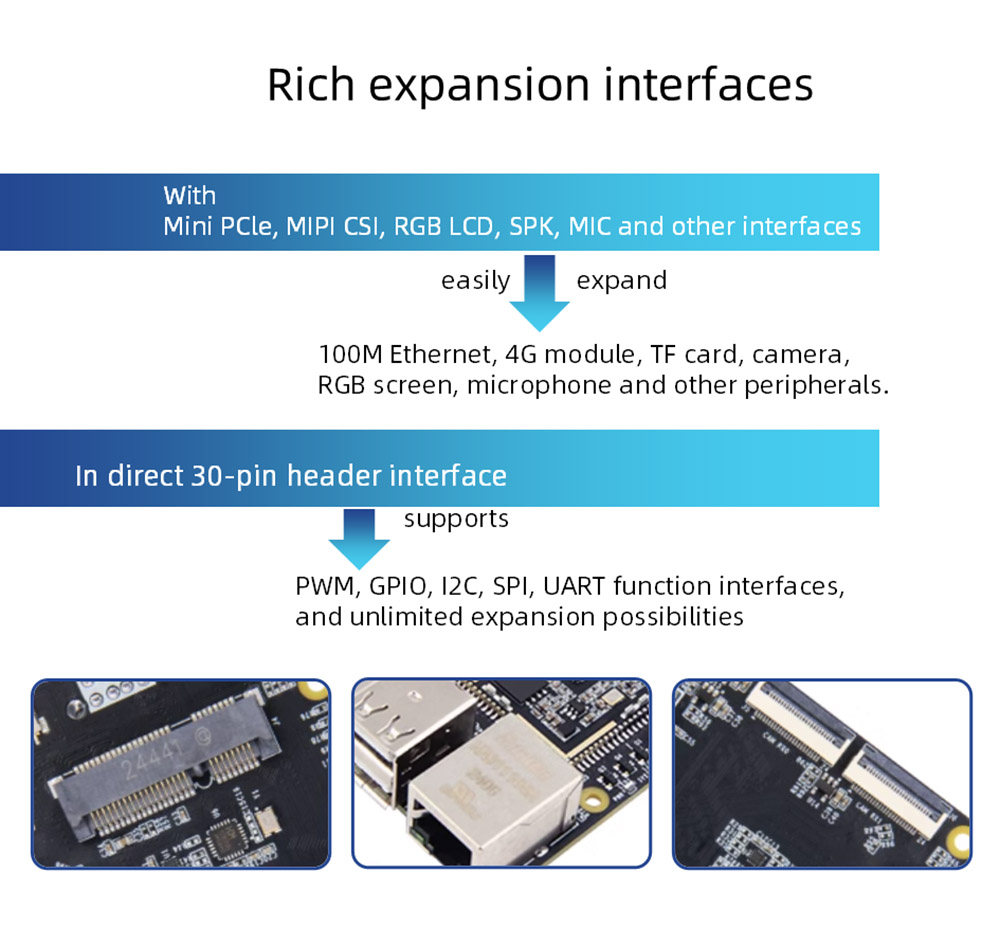

IO -gränssnitt: Pin2.54 Pin -gränssnitt, stöder GPIO, SPI, I2C, UART, PWM -funktionen
Debug Serial Port: Standardparameter 115200-8-N-1
Ljud: Mikrofongränssnitt*2, MIC-ingång med dubbla kanaler; Högtalargränssnitt*1, SPK-uppspelning av enkelkanal (vänster kanal)
Knappar: Återställ knapp*1; Burn -knapp*1; ADC -knapp*1
LED: Strömindikator*1; Systemindikator*1

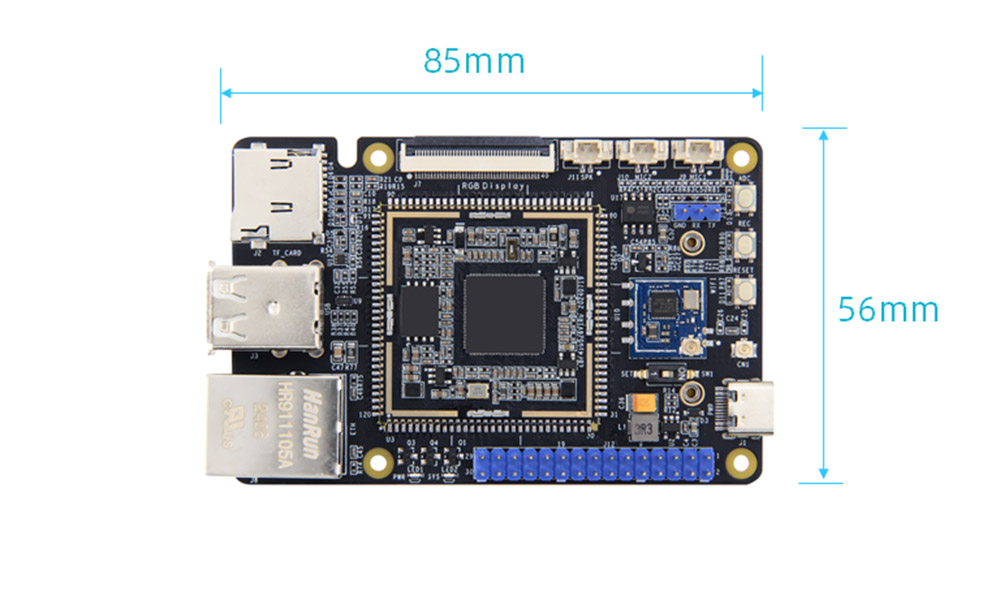

Storlek: 56*85mm

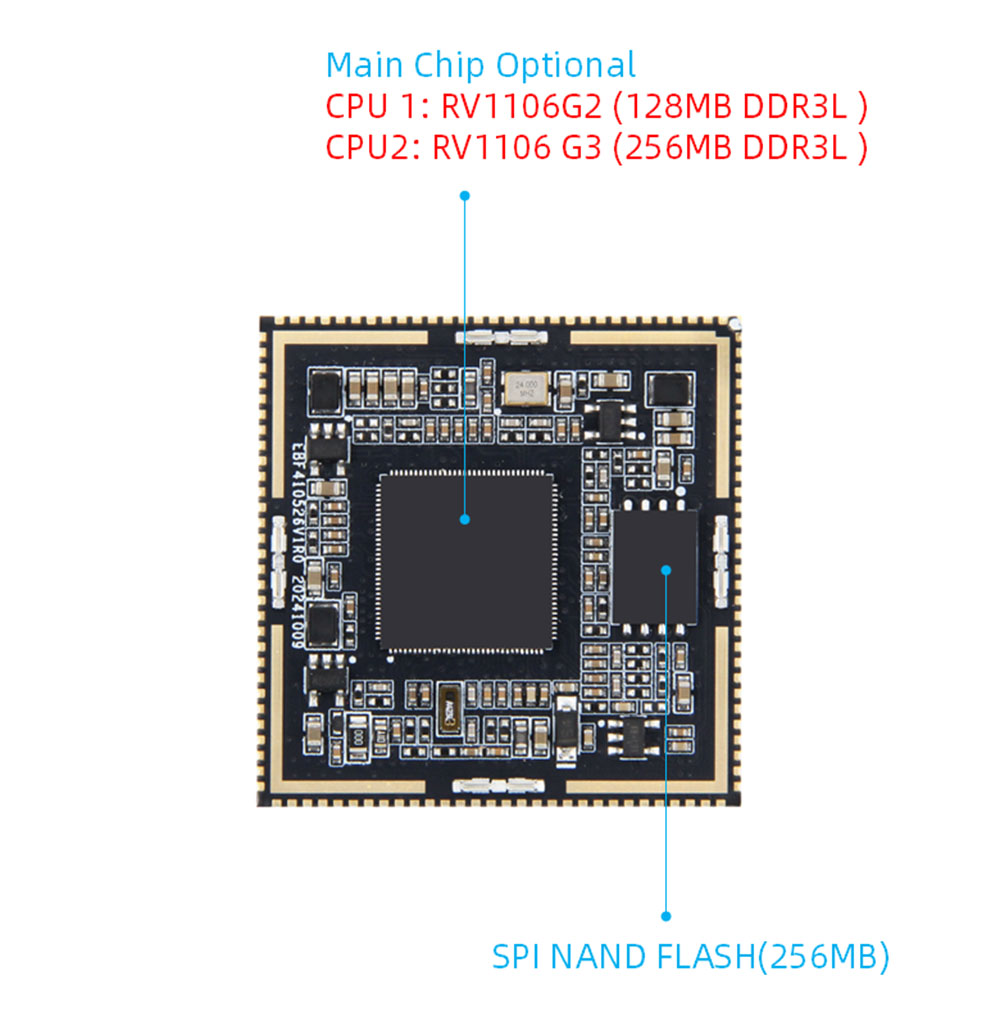

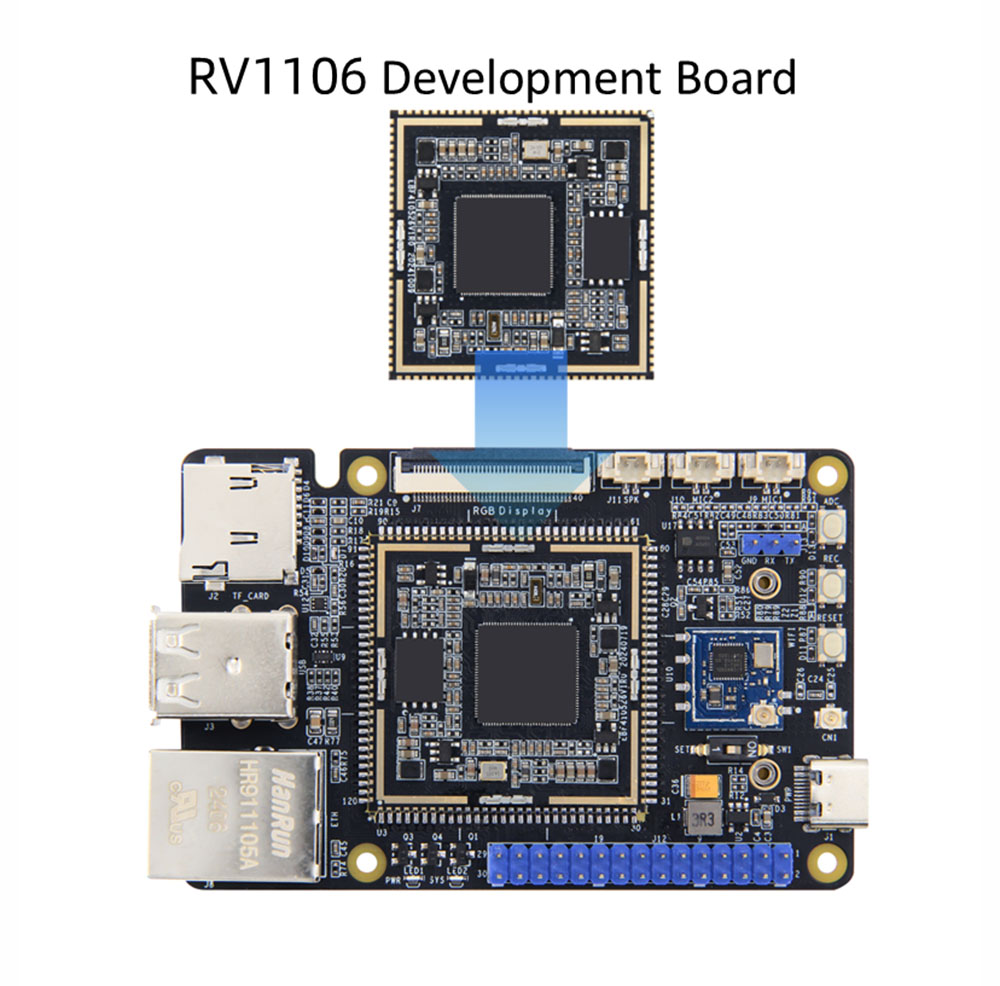

Core Board Hardware Configuration
CPU: Main Chip: RV1106, Cortexa7+MCU
Minne: Inbäddad DDR3L, valfri RV1106G2: 128MB/RV1106G3: 256MB
Lagring: 256 MB spinand blixt
AI Computing Power: RV1106G2: 0,5tops@int8, RV1106G3: 1TOPS@int8
Gränssnitt: utom Spinand Flash, 10 leds helt ut, inklusive 84 GPIO: er inklusive 1 NPOR -återställningsstift och 3 USB -dedikerade stift
PCB: 4 lager, nedsänkningsgulddesign
Storlek: 35*35mm
Nätverksport: 1 100m Ethernet
Seriell port: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Kamera: 2
JTAG: 1
LCD: 1
